Rullbana Tunnelugn

För att uppnå temperaturjämnhet i en intern ugn med en effektiv höjd på 700 millimeter, ett komplext luftflöde design krävs. Du kan anpassa rulltransportörtunnelugnen på Dingfeng, som använder en horisontell högflöde tvärflödessystem. Den drivs av 1500-watts oberoende motorer med 12-tums flerbladiga pumphjul. Varm luft tvingas fram genom specialdesignade perforerade plåtar av rostfritt stål från båda sidor, konvergerar sedan på produktytan, och går tillbaka genom den övre avgasporten, vilket säkerställer att temperaturen är enhetlig i hela den 15,6 meter långa ugnen fungerar stabilt inom området ±5-8°C.

Uppvärmningsprocess

Den industriella rullbandstunnelugnen fungerar genom säkerhetsskyddsfunktioner såsom automatisk temperaturkontroll, exakt temperaturstabilisering och automatisk avstängning vid överskridande av temperaturgränsen. Ugnens insida är enhetligt konstruerad med spegelblanka rostfria stålplåtar och isoleringen skiktet är fyllt med 120K silikagel aluminiumisolerande stenull för att uppnå önskad värmeisoleringseffekt. Den yttre ram är gjord av järnprofiler som är sammansvetsade, medan ugnens yttre panel är bildad av laser skärning och sedan hydroformning på kallvalsade stålplåtar. De rostfria värmerören används för uppvärmning, och i kombination med en centrifugalfläkt med låg ljudnivå, bildas ett effektivt varmluftscirkulationssystem, låta värmen spridas jämnt till ytan av produkterna.

Vår konfigurationscertifiering

Dingfengs rullbandsugn är utrustad med en avancerad PLC och ett 10,2-tums pekskärmsgränssnitt, en kontroll system som överensstämmer med standarderna för Industry 4.0. Operatörer kan enkelt se temperatur i realtid, motor frekvens och utström. Viktigast av allt är att den inbyggda dataregistreringsfunktionen kan lagra termiska kurvor upp till till 90 dagar. Oavsett om du optimerar produktionscykler eller tillhandahåller processbevis för kundrevisioner justerbar lagringsfrekvens säkerställer att varje batch av din 2-meter-per-minut produktionslinje har professionell datastöd.

Huvudsakliga tekniska parametrar

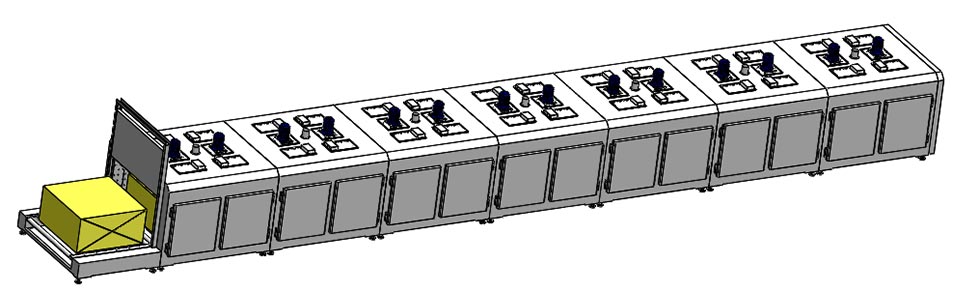

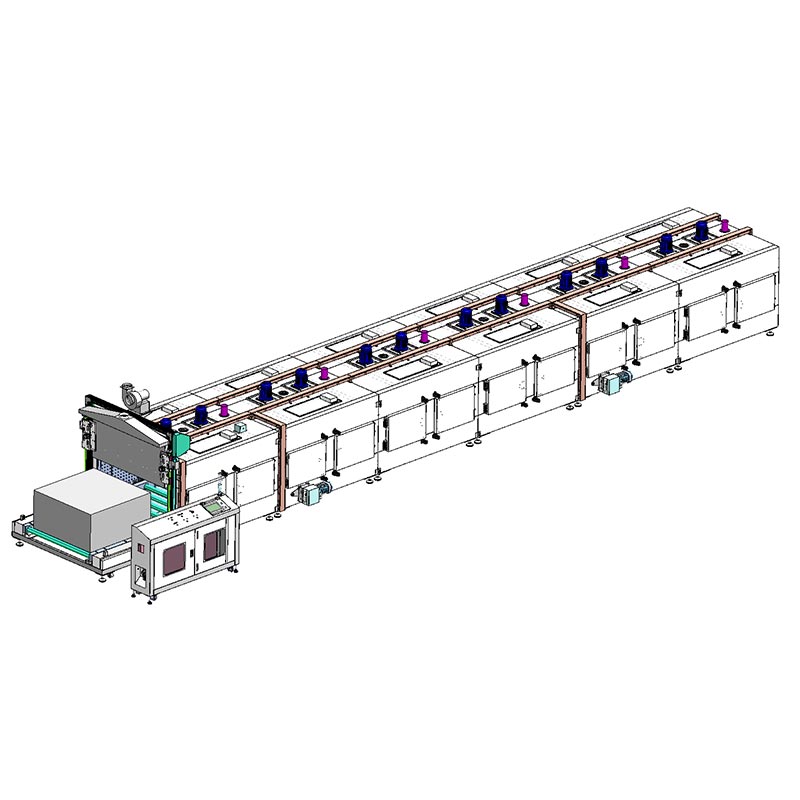

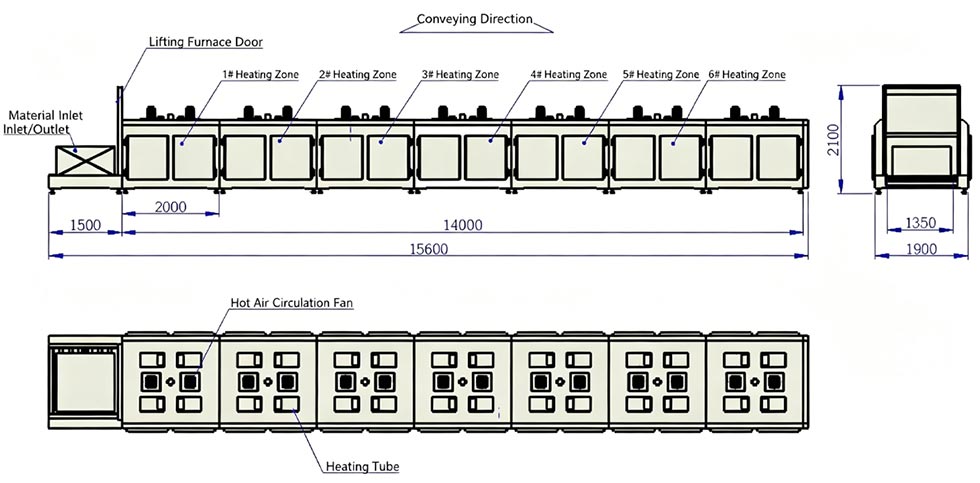

Övergripande beskrivning av tunnelugnsutrustning

Operativt arbetsflöde

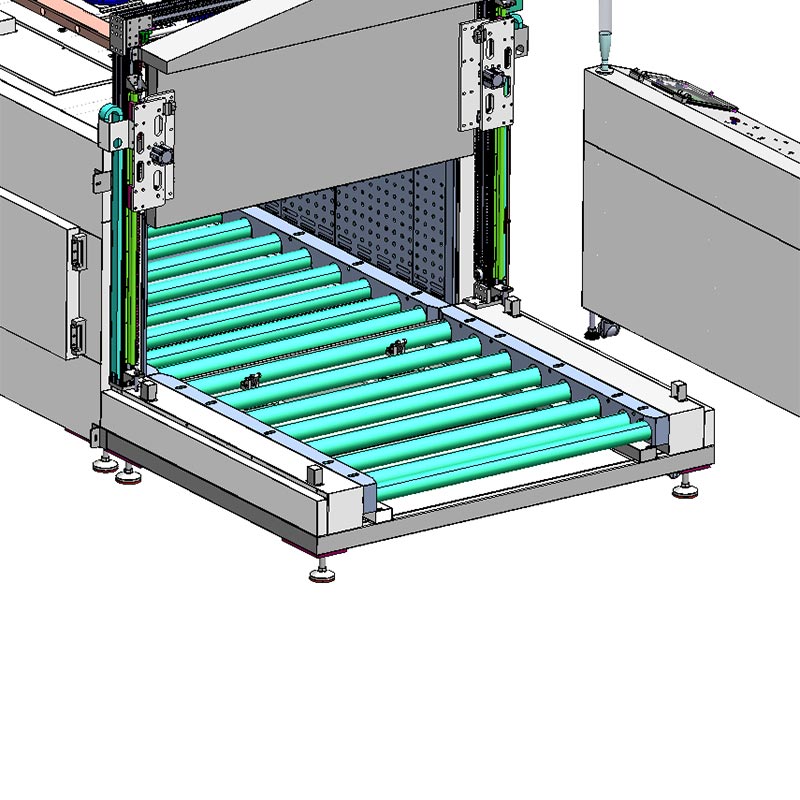

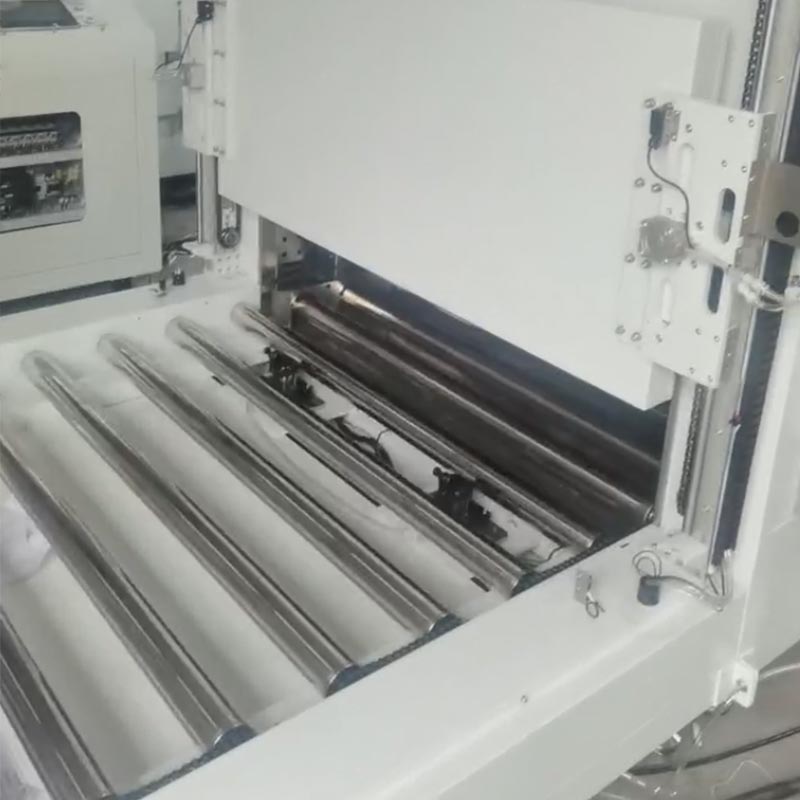

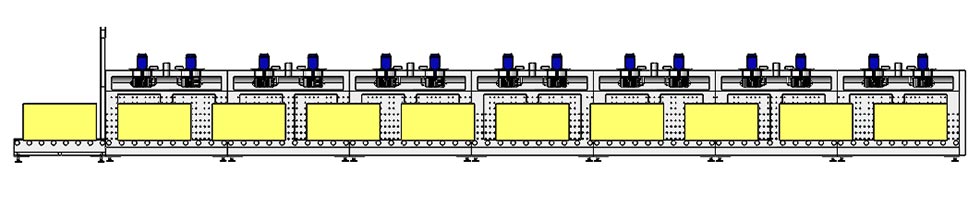

Dingfeng Roller Belt Ugn är utrustad med ett avancerat halvautomatiskt pneumatiskt positioneringssystem. Operatören riktar manuellt en 1200x1200 mm pall mot de pneumatiska stopperna vid inmatningsstationen för att initiera transportbandet. Därefter synkroniseras pneumatiska bafflar med rullar med högt vridmoment för att transportera pallarna på ett stegvis sätt, föra fram dem i steg om 1550 mm; efter varje rörelse återställs stoppen automatiskt för att ta emot nästa enhet. När ugnen når sin fulla inre kapacitet på nio pallar, förseglar en automatisk lyftgrind kammaren och en XINJE PLC aktiverar det kraftfulla varmluftscirkulationssystemet. Systemet varnar operatören via integrerat audiovisuellt larm. Avlastningsprocessen speglar lastningslogiken och använder den pneumatiska stegmekanismen med hög precision för att transportera pallarna säkert och överskådligt till uppställningsplatsen.

Vanliga frågor (FAQ) – Rullbandstunnelugn

Q1: Hur kan vi säkerställa att ￠76 mm rullen inte deformeras vid en temperatur på 200°C?

Svar: Välten har ett förbättrat lager inuti och rulldiametern är 210 mm. Dessa material har genomgått värmestabiliseringsbehandling för att säkerställa att även under full belastning av ett 1200×1200 mm arbetsstycke, rullen kan bibehålla perfekt koncentricitet och jämn rotation och kommer inte att deformeras eller fastna i allväder uppvärmningsmiljö.

F2: Kan den anpassa sig till olika produkthöjder?

Svar: Ja. Den effektiva invändiga höjden är 700 mm, vilket är mycket lämpligt för stora hårdvaruprodukter. Den likformighet på ±5-8°C bibehålls.

F3: Hur hanterar avgassystemet de avgaser som produceras vid sprutning eller uttorkning?

Svar: Vi installerade en 750-watts forcerad frånluftsfläkt på 750 watt vid intaget och ställde in justerbara nya luftventiler i varje värmeområde. Detta säkerställer snabb utsläpp av fukt och VOC, förhindrar gasansamling och ger en fräsch och oxidativt stabil miljö för din beläggning.
