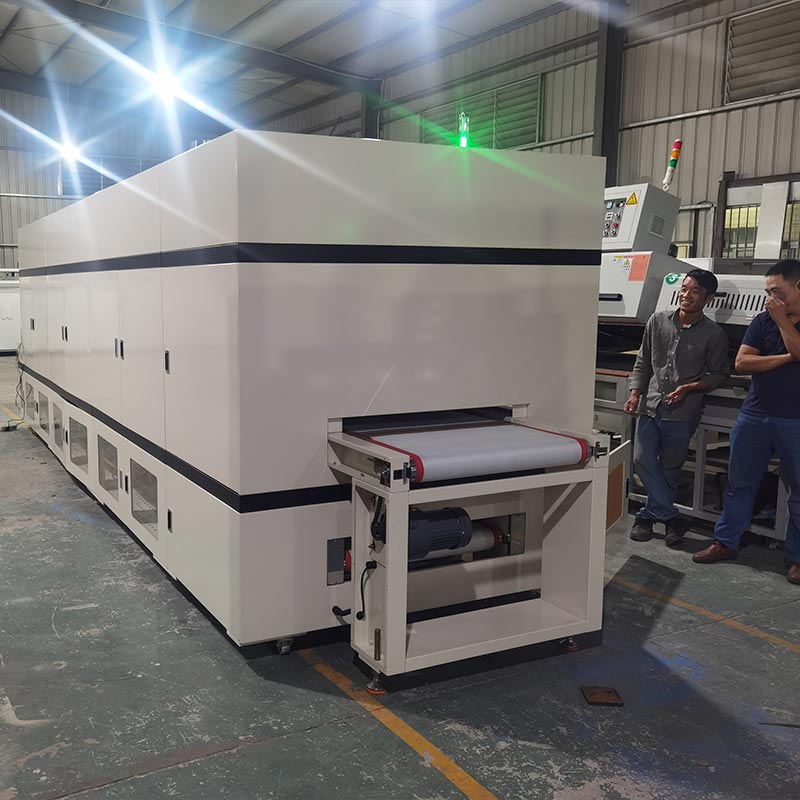

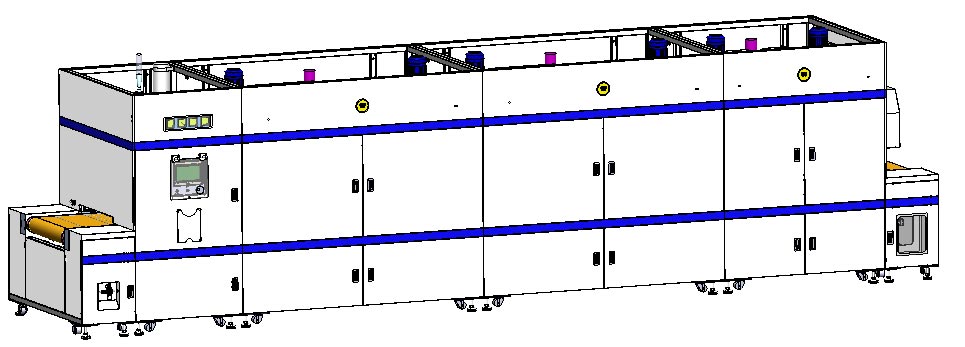

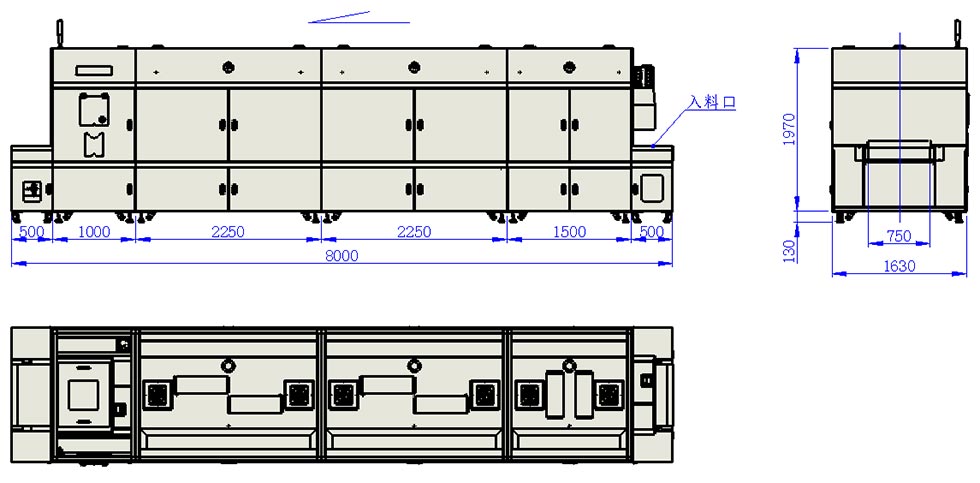

8m Klass 100 Tunnelugn

Dingfeng DFHK7008s 8m Class 100 Tunnel Oven Factory Direct antar en unik undersugande varmluftscirkulation teknik. Elektrisk energi omvandlas till termisk energi genom avancerade komponenter i rostfritt stål, och sedan trycksätts av cirkulerande fläktar med låg ljudnivå genom ett 100-nivåer högeffektivt luftfilter. Vi har också integrerat vakuum infraröda kolfiberlampor, som slutför processen från RT till 100°C inom ≤15 minuter. Delta DTE-10T temperaturmodul och SCR-effektreglering kan uppnå temperaturkontroll.

Underhåll och säkerhet

Temperaturzonerna antar sidoöppningsdörrdesign, vilket är bekvämt för underhåll och rengöring. Varje temperaturzonen är försedd med justerbara luftintag för att underlätta utsläpp av spillgas. Det integrerar omfattande skyddsmekanismer som läckage, fasförlust, överbelastning, ultralåg temperatur och enknapps nödstopp för att säkerställa stabil drift av 8-meters industritunnelugnen.

Huvudsakliga tekniska parametrar

Huvudkomponentmodell

Våra fördelar

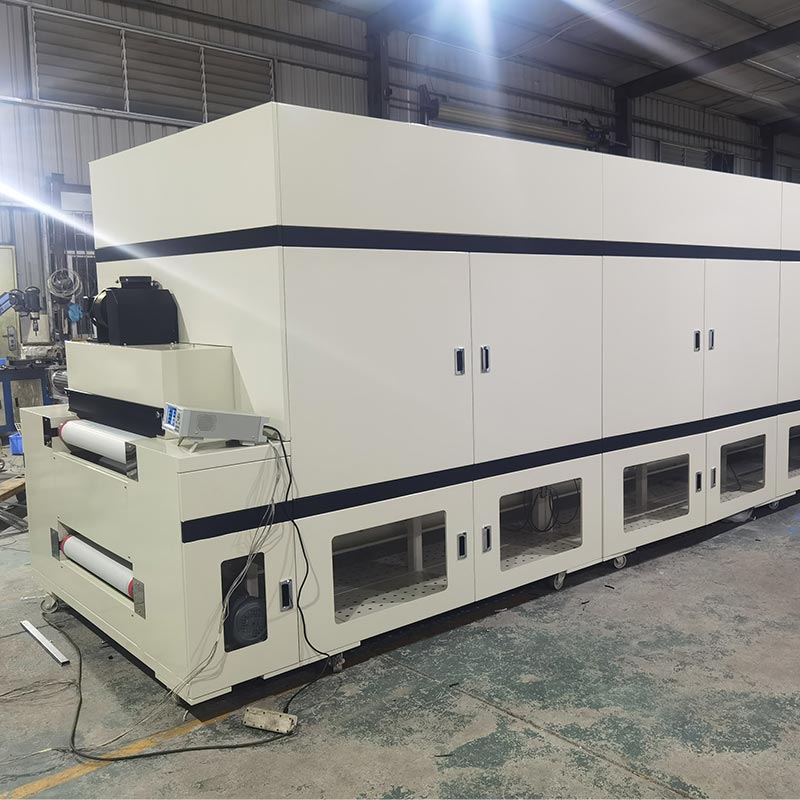

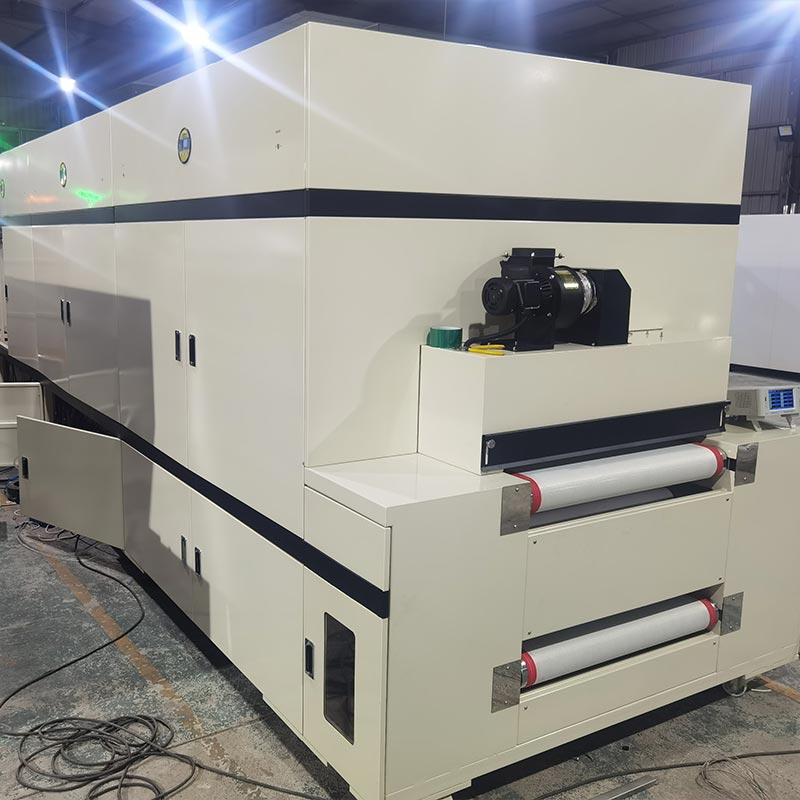

Kunder kan skräddarsy ritningarna baserat på deras faktiska krav. 8m Class 100 Tunnel Ugn uppfyller strikt med reningsstandarderna på 1000 nivåer. Alla tre sektionerna av temperaturzonerna är oberoende och exakta styrs av Delta PLC kombinerat med SCR-tyristorer, och kompletteras med fjärrinfraröda lampor för att snabbt förbättra den härdande effekt. Ugnen är utrustad med ett högtemperatureffektivt filter och ett teflon-högtemperaturnät bälte är utrustad med en anordning för att förhindra avvikelse och bekväma självrengörande klibbiga dammrullar. Kylsektionen använder en tusennivås laminärt flödesfläkt och en bottentvungen frånluftsfläkt för att arbeta tillsammans och släpper ut den varma luften utomhus till uppnå bästa luftkylningseffekt. Kunderna kan anpassa ritningarna utifrån deras faktiska behov.

Konfigurationsstöd

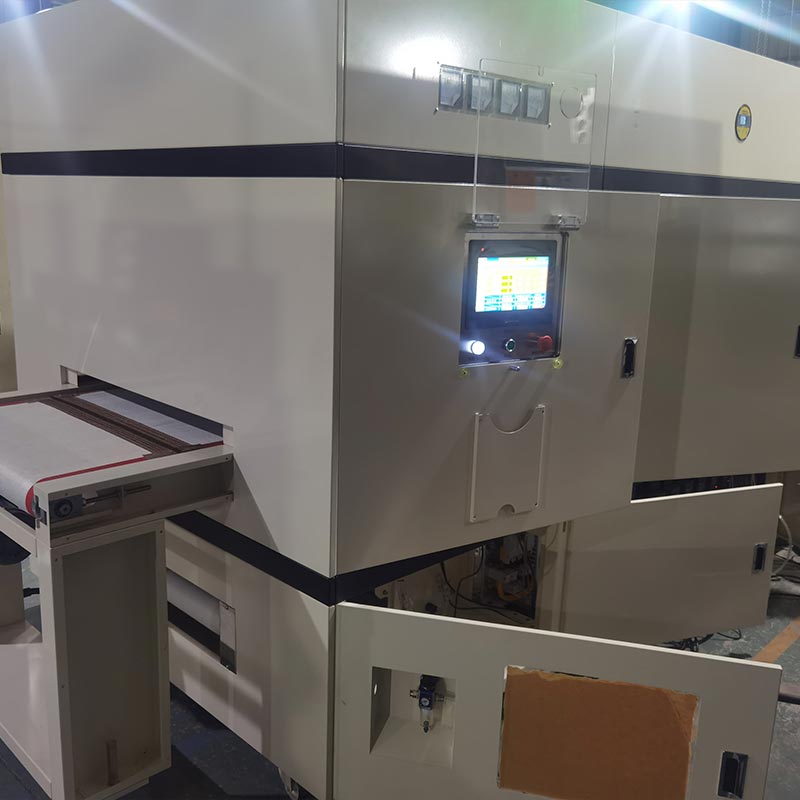

Styrarkitekturen för Semiconductor Curing Furnace stöds av Inovance H5U PLC och Weinview MT8102iE pekskärm, tillhandahåller industriella 4.0-gränssnitt för MES-datainsamling och automatiska skanningsfunktioner. Den systemet består av Schneider AC-kontaktorer och Omron-reläer, inrymda i en dammtät kapsling. Detta urval av hög kvalitet komponenter, i kombination med Schininger-växelriktaren, säkerställer att det 700 mm breda Teflon-nätbandet bibehåller en jämn och ostörd hastighet på 0,5 till 3 meter per minut, vilket skyddar dina precisionswafers och PCBA från vibrationer eller mekaniska chock.
