600°C Högtemperatur Anti-korrosionstunnelugn

DFGW80-07M 600°C tunnelugn med hög temperatur mot korrosion. Vår utrustning är utrustad med en dedikerad 30-enhet SUS316 värmekomponent och har genomgått ytnitreringsbehandling, som kan höja temperaturen från rummet temperatur till 600°C på mindre än 60 minuter. För att skydda dina anläggningar och operatörer är den inkapslad i 200 mm tjockt 120K aluminiumsilikatisoleringsmaterial och är utrustad med en integrerad luftvärmeisoleringsanordning. Om du har specifika krav för en viss situation, vänligen kontakta oss för anpassning.

För processer som involverar sura prekursorer eller flyktiga beläggningar är atmosfärskontroll av största vikt. Dingfeng 600°C Korrosionsskyddande tunnelugn med hög temperatur har 4-tums justerbara SUS316-avgasventiler designade för gränssnitt direkt med din fabriks syra-skursystem. Säkerheten är djupt integrerad i PLC-logiken: vi har etablerat ett Heater-Fan Interlock-system som omedelbart bryter strömmen om luftflödet sjunker, vilket förhindrar katastrofala torrbränna. I kombination med tvåstegs övertemperaturskydd och 1300°C klassade keramiska fibertätningar ger vi en hermetiskt tillförlitlig miljö som säkrar dina högvärdiga wafers och metalliska substrat.

Tillverkningsprocessteknik

Tunnelugnen på 600°C är noggrant tillverkad av högkvalitativt rostfritt stål. Innerfodret och luftstyrningen plattorna är gjorda av 2.0T och 1.5T SUS316 rostfritt stål som är resistent mot korrosion och tål höga temperaturer. Den yttre plattan är gjord av 1,5T SUS304 rostfritt stål. Boxkroppen är fylld med 200 mm tjock 120K kiseldioxid-aluminiumoxid isolerande bomull. Under drift förblir yttemperaturen inom 15 ℃ över rummet temperatur. Temperaturregulatorn är kombinerad med SCR-modulen, med inbyggd PID-självjusteringsfunktion och temperaturavkännande element av K-typ. Den är också integrerad med 30 SUS316 värmerör av rostfritt stål installerade inuti lådan, som har genomgått högtemperaturnitreringsbehandling och har exponerade kabelanslutningar. Den varma luftcirkulationssystemet drivs av en 2,2KW långaxelmotor med en 12-tums SUS304 flerbladsfläkt. Den verkar i en horisontellt luftcirkulationsläge med luft som kommer ut från vänster sida och återvänder från höger sida. Det är det speciellt utrustad med en 4-tums justerbar avgasventil i rostfritt stål ansluten till fabrikens sura avgasrör systemet, och det har en minimianordning för säkerhetsöppning. Dingfengs process möjliggör flexibel och säker anpassning av avgasflöde enligt faktiska processkrav.

Tekniska parametrar för utrustning

Vanliga frågor

F1: Varför är SUS316 rostfritt stål nödvändigt i den ledande beläggningsprocessen vid 600°C?

Svar: Vid 600°C skulle standard SUS304 börja uppleva snabb nedsmutsning och oxidation, vilket kan orsaka avskalning och förorening av beläggningen. SUS316:s korrosionsbeständighet säkerställer dock att interiören finns kvar ren och dammfri under många år av högtemperaturcykler.

F2: Hur kan vi förhindra att skalet överhettas till en farlig nivå?

Svar: Högtemperaturtunnelugnen använder fyra lager isolering. En 200 millimeter tjock 120K högdensitetsaluminiumsilikatbomull, ett tätskikt av keramiska fibrer med hög temperatur och en speciell inre luft mellanrum mellan det inre fodret och den yttre SUS304-plattan.

F3: Kan avgassystemet hantera den sura rök som produceras av sintring?

Svar: Ja. Avgasportarna och interna luftflödesstyrningsanordningar, samt ventiler med ett säkerhetsminimum öppningsgräns, är utformade.

Konfigurationslista

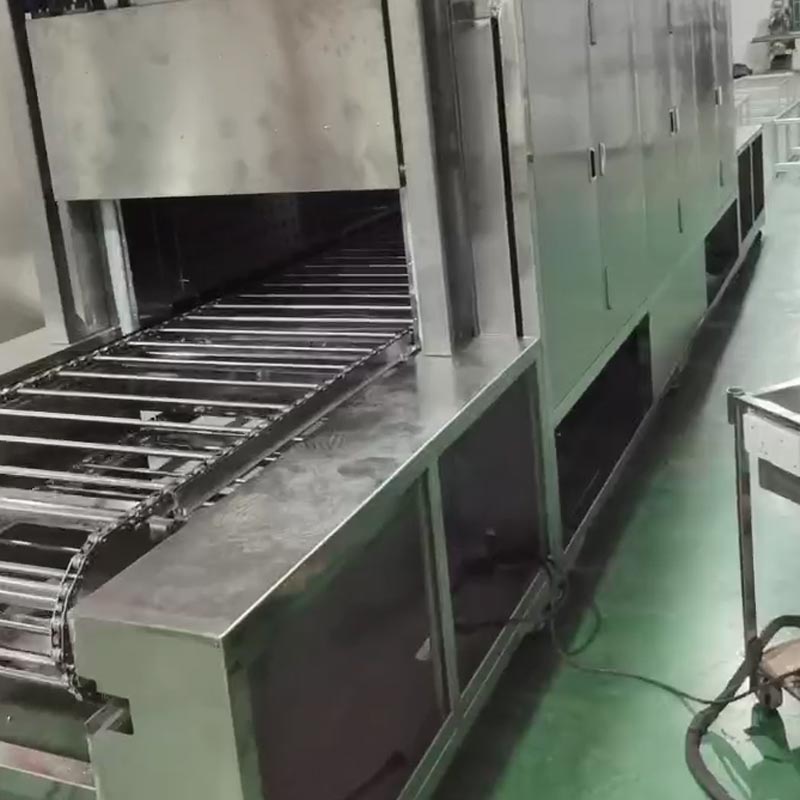

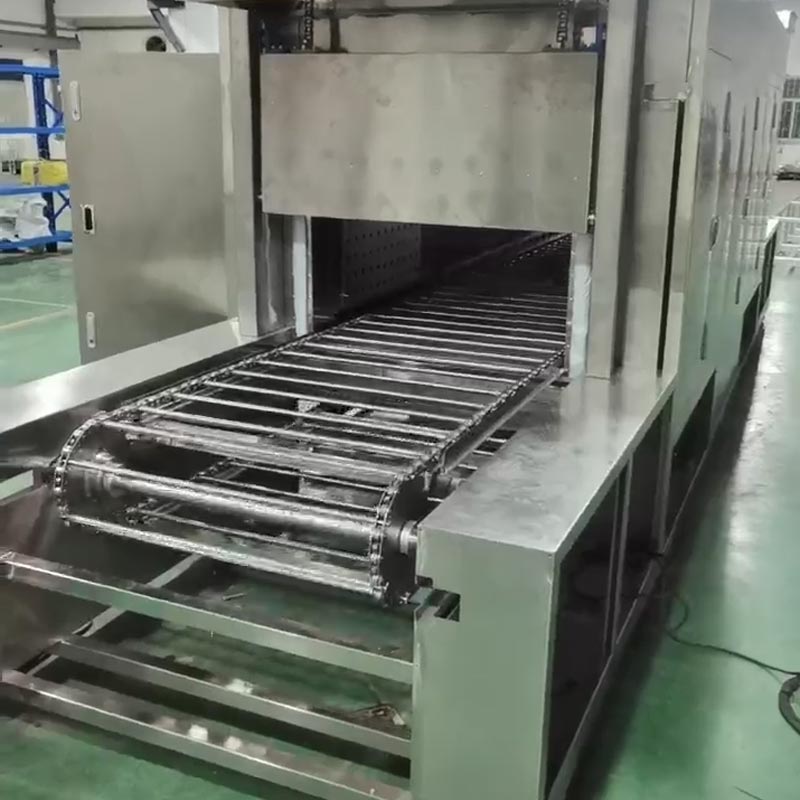

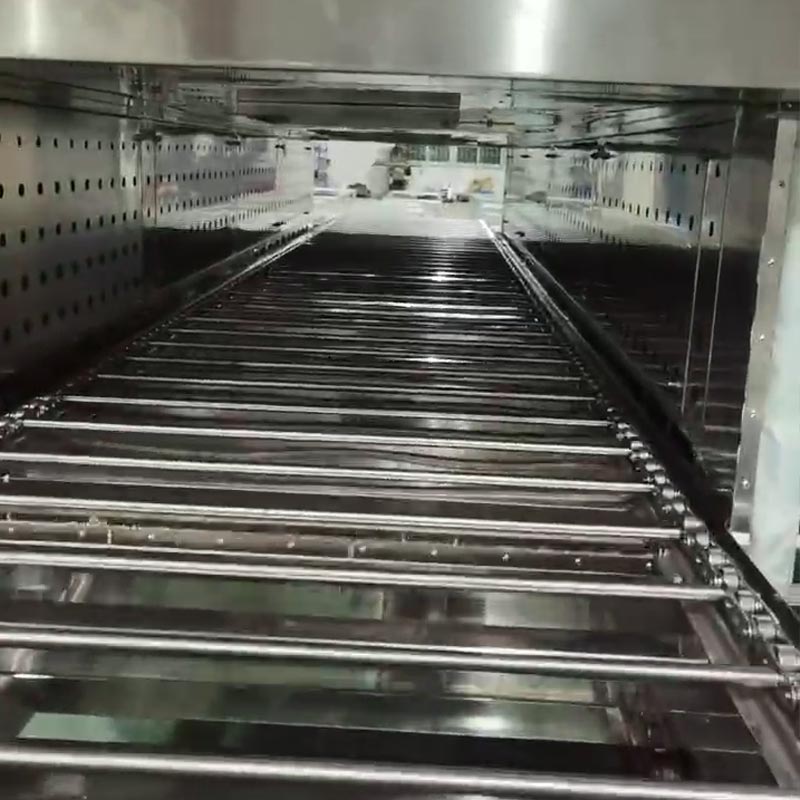

För att säkerställa tätningsprestanda och tillförlitlighet hos 600°C högtemperaturkorrosionsskyddstunnelugnen har vi valt högkvalitativa märkeskomponenter. Varmluftscirkulationssystemet använder en Taiwan San Yue 2,2KW motor kombinerad med en dedikerad transmissionsaxel i rostfritt stål för att driva det 10,5-tums 304 flerbladiga fläkthjulet i rostfritt stål tillverkad av Ding Feng och den högtemperaturkeramiska fiberduken med en maximal temperaturbeständighet på 1300°C som tätningspackning. Ett 304 kedjelänkstransportband med en effektiv bredd på 800 mm är utrustat, och det är exakt styrd av en 0,4KW växelreduktionsmotor för automatisk dörröppning och stängning. Vi tillhandahåller 2,5KW-380V ytnitrerade U-formade värmerör i rostfritt stål och Taisheng MF908 temperaturregulator, mekanisk temperaturregulator, 8-meters K-typ temperaturgivare, som samverkar och matchas med Taisheng T-6L100A och Zhongtais NXBLE 3P+N-C250A brytare och CJX2-1810 AC-kontaktorer, samt Omron NR2-25 termiskt relä. Detta säkerställer den övergripande driften av hela maskinen.
