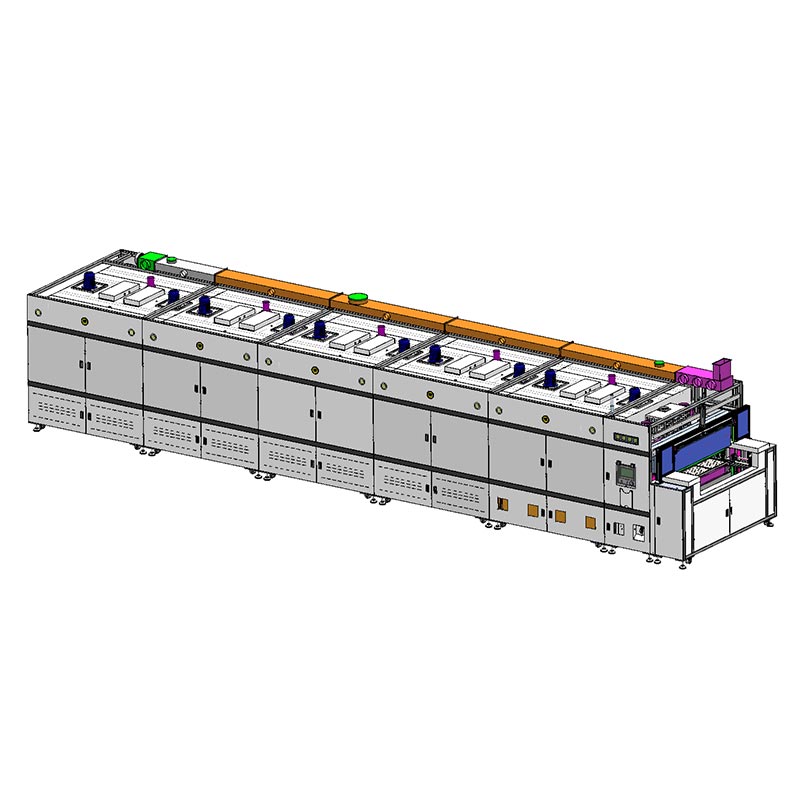

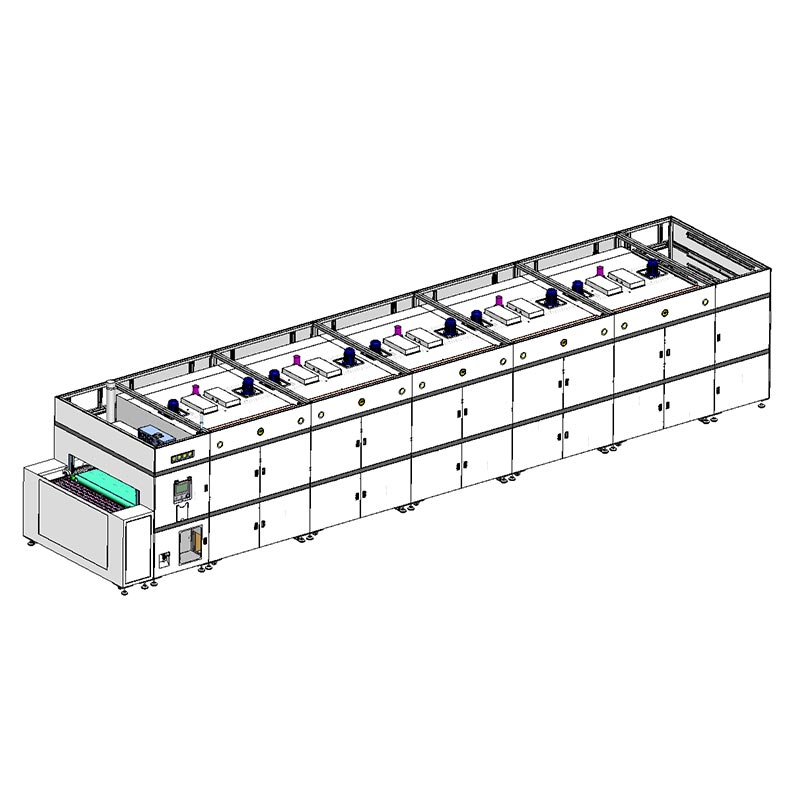

Dubbeldäckad varmlufts- och IR-tunneltorkugn

Dingfengs dubbeldäckade varmlufts- och IR-tunneltorkugn integrerar sömlöst linjära moduler med pneumatik gripare för att uppnå exakt brickhantering. Kunder kan anpassa detta system genom oss. Systemet säkerställer det brickorna förblir absolut parallella när de går in i och lämnar värmeområdet och undviker på så sätt pappersstopp eller produkt felinställning. I tömningsänden kan höghastighetsjusteringsstiftsystemet korrigera brickförskjutningen på upp till 20 millimeter inom 1 sekund, vilket säkerställer ingen påverkan på hissens drifttid. Den 1550 millimeter breda Teflonrem som drivs av en frekvensomvandlare och motor med högt vridmoment ger ett ultrastabilt hastighetsområde på 0,3 till 3 meter per minut, vilket är mycket lämpligt för stora substrat och tung bearbetning.

Inbyggd integration

Denna dubbeldäckade varmlufts- och IR-tunneltorkugn är speciellt utformad för integrering i renrum och är utrustad med ett dedikerat luftcirkulationssystem för underavgasrening. Varje värmesektion styrs av Mitsubishi PLC och Delta temperaturmoduler som uppnår en enhetlighet på ±3°C. För att skydda den sterila miljön drift har vi integrerade G4-förfilter vid varje friskluftsintag för att förlänga livslängden på interna högeffektiva luftfilter. Dessutom alla köldbryggor mellan den inre håligheten och det yttre skalet har behandlats med avancerade isoleringsmaterial för värmeisolering, och kylutblåset är centralt återvinnas för att minska den termiska belastningens påverkan på din anläggnings HVAC-system.

Varför välja oss?

Förtroende för högteknologisk tillverkning bygger på datatransparens och operatörssäkerhet. Vår dubbeldäckade varmlufts- och IR-tunneltorkugn är utrustad med ett operativsystem med dubbla skärmar. Vid laddningsplatsen i renrummet finns en 10,2-tums pekskärm och ytterligare en i huvuddelen. Dessa skärmar är sammankopplade för att garantera säkerheten och kan visas realtidsinformation såsom ugnstemperatur, transportbandets frekvens och utström. Den har full funktionalitet för MES-datauppladdning, vilket säkerställer att varje produktparti kan spåras. Varje område är utrustat med en integrerad differentialtrycksmätare, så att ditt kvalitetskontrollteam kan övervaka den exakta tryckbalansen mellan ugnen och renrummet i realtid. För olika miljökrav erbjuder vi naturligtvis full anpassningstjänster.

Produktparameterdetaljer

Certifieringsstandarder

Välj Dingfeng, ett ledande företag som har erhållit ISO 9001-certifiering. Vi har förmågan att hantera komplexa och storskaliga värmeenergiprojekt. L12950-serien antar en modulär monteringsstruktur, som underlättar snabb installation på plats och möjliggör enkelt underhåll genom sidoöppna inspektionsdörrar. Vi ge en 12-månaders omfattande garanti och en 2-timmars snabbsvarsgaranti för din investering. Från att tillhandahålla skräddarsydda strukturskisser för att integrera sekundära vattenkylningsgränssnitt, vi skräddarsyr ett 13-meters dubbellager teknik baserad på din specifika produktionscykeltid och fabrikslayout.

Frågor och svar

F1: Hur kan den interna cirkulationshissen öka avkastningen på investeringen?

Svar: Den dubbeldäckade varmlufts- och IR-tunneltorkugnen kräver manuell brickuppsamling eller externa transportband. Men vår kontinuerliga cirkulationshiss gör att brickorna kan förbli i en kontrollerad miljö och automatiskt cykla från botten till toppen. Detta minskar 50 % av manuellt arbete och sparar utrymme.

F2: Kan denna industriella dubbeldäckade IR-varmlufttunneltork integreras i en 100/1000-kvalitet renrum?

Svar: Självklart. Genom G4 friskluftsfiltrering, internt HEPA-förberett luftflöde och en dedikerad centraliserad värme återvinningssystem är det designat för att ha lägsta möjliga "värme- och partikelupptagna yta", vilket gör det mycket lämplig för tillverkning av känsliga halvledare och optiska displayer.

F3: Vad händer om brickorna som placeras vid laddningsstationen är något förskjutna i mitten?

Svar: Vi har designat en manuell styrbegränsare vid laddningspunkten och en höghastighetskorrigeringsstift vid utloppspunkt. Även om brickorna avviker med cirka 20 millimeter kommer systemet automatiskt att justera dem till rätt position inom 1 sekund och gå sedan in i hissen, och se till att den automatiska "linjärmodulen + catcher"-systemet missar aldrig någon plockoperation.
